FOGLI TERMICI PER SVILUPPO

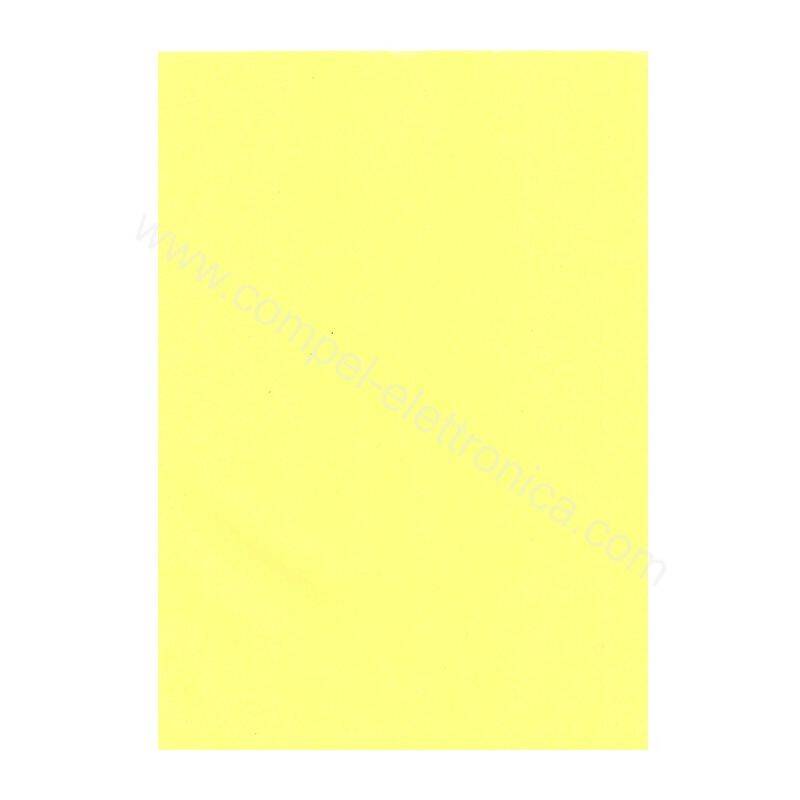

FOGLIO A4 PRESS-N-PEEL GIALLO A SVILUPPO A CALDO 21X29,7CM
FOGLIO A4 PRESS-N-PEEL GIALLO A SVILUPPO A CALDO 21X29,7CM
CODICE: 4616027
Prezzi Iva Esclusa
1 PZ
€ 1,1900
5 PZ
€ 0,9350
Scheda Tecnica
Descrizione: FOGLI (A4 21,6x28,4mm) A TRASFERIMENTO TERMICO PNP (BLU).
usato per realizzare circuiti stampati senza l'utilizzo del bromografo.
Su questa pellicola e possibile fotocopiare il master e trasferire il circuito sulla piastra con un normale ferro da stiro.
Lato stampabile opaco.
Procedimento:
Disegnare il progetto ed il relativo Master utilizzando qualsiasi programma di CAD.
e altri.
Stampare l'immagine speculare del Master su carta e fotocopiare (o stampare direttamente con una stampante laser) sulla parte ruvida OPACA della carta PnP.
Ritagliare il foglio così da poter riutilizzare il resto della carta per altri circuiti.
Pulire accuratamente la basetta ramata con dell'alcool ISOPROPILICO o similari.
Appoggiare la carta PnP in modo che il toner sia a contatto del rame
Passare il ferro da stiro (170°-190°) sulla carta in modo da scaldarla uniformemente.
Lasciare raffreddare e staccare la carta PnP dalla basetta ramata.
Immergere la basetta nell'acido per corrodere il rame in eccesso.
Il risultato dopo la corrosione è la basetta con le piste di rame volute.
Pulire la piastra utilizzando diluente nitro.
Controllare eventuali corti dovuti ad una corrosione non perfettamente uniforme.
Realizzato lo stampato è il momento di esequire i fori e montare tutti i componenti e assemblare così la scheda.
Produttore:
Nota informativa: I dati presenti in questa scheda sono solo indicativi.
Per informazioni piu precise consultare i dati del produttore.
These technical information are indicative only, for more precise information look in the data producer.
Press-N-Peel GIALLO SVILUPPO A CALDO fogli pellicole
